ที่การเดินทางเลอออฟเซ็ตวาล์วปีกผีเสื้อแสดงถึงจุดสุดยอดของวิศวกรรมวาล์วปีกผีเสื้อ ออกแบบมาเพื่อไม่ให้มีการรั่วซึมเป็นศูนย์ การปิดผนึกแบบสองทิศทาง และประสิทธิภาพที่โดดเด่นภายใต้สภาวะความดันและอุณหภูมิสูง คู่มือที่ครอบคลุมนี้จะสำรวจหลักการออกแบบ ข้อดี วัสดุ การใช้งานทางอุตสาหกรรม การเปรียบเทียบกับวาล์วประเภทอื่นๆ แนวทางปฏิบัติที่ดีที่สุดในการติดตั้ง และคำถามที่พบบ่อย ไม่ว่าจะใช้ในน้ำมันและก๊าซ ปิโตรเคมี LNG การผลิตไฟฟ้า หรืออุตสาหกรรมทางทะเล วาล์วปีกผีเสื้อเยื้องสามชั้นให้ความน่าเชื่อถือและความทนทานที่ไม่มีใครเทียบได้

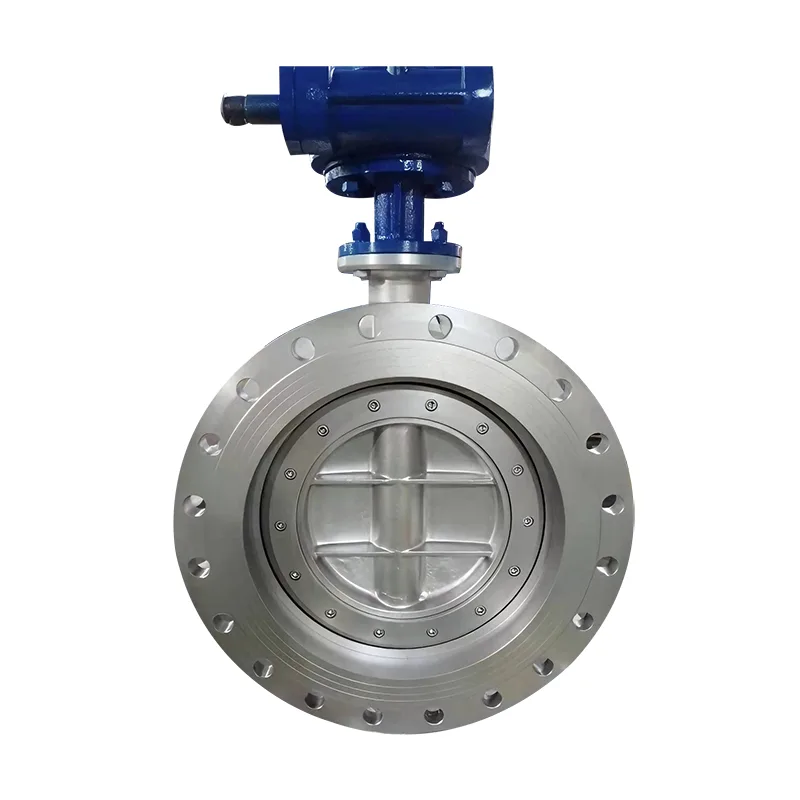

วาล์วปีกผีเสื้อ Triple Offset (หรือที่รู้จักในชื่อวาล์วผีเสื้อประหลาดสามชั้น) เป็นวาล์วอุตสาหกรรมประสิทธิภาพสูงที่ออกแบบมาเพื่อการปิดเครื่องอย่างแน่นหนา แม้ภายใต้สภาวะการทำงานที่รุนแรง ต่างจากวาล์วศูนย์กลางหรือวาล์วออฟเซ็ตคู่ โดยมีคุณสมบัติออฟเซ็ตเรขาคณิตสามแบบที่แตกต่างกัน ซึ่งช่วยลดการเสียดสีระหว่างการทำงาน และรับประกันการปิดผนึกระหว่างโลหะกับโลหะ
วาล์วเหล่านี้ใช้กันอย่างแพร่หลายในอุตสาหกรรมที่ต้องการประสิทธิภาพการรั่วไหลเป็นศูนย์ทนต่ออุณหภูมิสูงและมีอายุการใช้งานยาวนาน
| ออฟเซ็ต | คำอธิบาย | วัตถุประสงค์ |
|---|---|---|
| ออฟเซ็ตแรก | เพลาอยู่ด้านหลังเส้นกึ่งกลางบ่าวาล์ว | ลดการสัมผัสซีลระหว่างการทำงาน |
| ออฟเซ็ตที่สอง | การชดเชยเพลาจากเส้นกึ่งกลางของท่อ | ช่วยให้มีการเคลื่อนไหวเหมือนลูกเบี้ยวเพื่อการเปิดที่ราบรื่น |
| ออฟเซ็ตที่สาม | เรขาคณิตการปิดผนึกทรงกรวย | รับประกันการปิดผนึกระหว่างโลหะกับโลหะเป็นศูนย์ |
การชดเชยที่สามคือนวัตกรรมที่สำคัญที่สุด สร้างการออกแบบที่ยึดแรงบิดซึ่งช่วยลดการเสียดสีระหว่างจานเบรกและบ่า ซึ่งช่วยยืดอายุวาล์วได้อย่างมาก
สำหรับการใช้งานแรงดันสูงในท่อส่งน้ำมันและก๊าซ วาล์วปีกผีเสื้อเยื้องศูนย์สามชั้นมักจะมีประสิทธิภาพเหนือกว่าวาล์วเกทและโกลปแบบดั้งเดิมทั้งในด้านต้นทุนและประสิทธิภาพในการบำรุงรักษา
| คุณสมบัติ | ออฟเซ็ตคู่ | ทริปเปิ้ลออฟเซ็ต |
|---|---|---|
| ประเภทการปิดผนึก | เบาะนั่งแบบนุ่ม/เบาะนั่งแบบยืดหยุ่น | ที่นั่งโลหะกับโลหะ |
| ระดับการรั่วไหล | จำกัด | การรั่วไหลเป็นศูนย์ (ANSI Class VI) |
| ช่วงอุณหภูมิ | ปานกลาง | อุณหภูมิสูงและการแช่แข็ง |
| ความทนทาน | ปานกลาง | สูง |
การออกแบบออฟเซ็ตสามระดับเหมาะอย่างยิ่งสำหรับสภาพแวดล้อมการบริการที่รุนแรง ทำให้เป็นโซลูชันที่ต้องการในโรงกลั่นและโรงงาน LNG
วัสดุอาจรวมถึง: ขึ้นอยู่กับข้อกำหนดการใช้งาน
วัสดุเบาะนั่งมักประกอบด้วยสเตนเลสสตีลหรือสเตลไลท์เคลือบแข็งเพื่อเพิ่มความทนทานต่อการสึกหรอ
วาล์วปีกผีเสื้อออฟเซ็ตสามชั้นมักใช้ใน:
ในอุตสาหกรรมที่มีความเสี่ยงสูงซึ่งการรั่วไหลเป็นสิ่งที่ยอมรับไม่ได้ โดยเลือกผู้ผลิตระดับพรีเมียม เช่นกงจวงช่วยให้มั่นใจในความปลอดภัย การปฏิบัติตามข้อกำหนด และความน่าเชื่อถือในระยะยาว
พิจารณาปัจจัยต่อไปนี้:
การทำงานร่วมกับผู้ผลิตที่มีประสบการณ์เช่น Gongchuang ช่วยให้มั่นใจได้ถึงข้อกำหนดวาล์วที่ถูกต้องสำหรับความต้องการทางอุตสาหกรรมของคุณ
เนื่องจากใช้ที่นั่งแบบโลหะต่อโลหะและการออกแบบที่นั่งด้วยแรงบิด ซึ่งช่วยลดวัสดุซีลแบบอ่อนที่เสี่ยงต่อความเสียหายจากความร้อน
ใช่ วาล์วปีกผีเสื้อออฟเซ็ตสามตัวที่ออกแบบอย่างเหมาะสมสามารถบรรลุมาตรฐานการรั่วไหลของ ANSI Class VI
ใช่ ด้วยการเลือกใช้วัสดุที่เหมาะสมและการออกแบบฝากระโปรงแบบขยาย
อุตสาหกรรมน้ำมันและก๊าซ ปิโตรเคมี LNG และการผลิตไฟฟ้าได้รับประโยชน์มากที่สุด
ด้วยการบำรุงรักษาที่เหมาะสม วาล์วผีเสื้อแบบเยื้องสามชั้นจะสามารถใช้งานได้นานหลายทศวรรษในสภาพแวดล้อมการบริการที่รุนแรง
วาล์วปีกผีเสื้อ Triple Offset เป็นทางออกที่ดีที่สุดสำหรับอุตสาหกรรมที่ต้องการความน่าเชื่อถือสูง ไม่มีการรั่วไหล และอายุการใช้งานยาวนาน รูปทรงขั้นสูง การปิดผนึกระหว่างโลหะกับโลหะ และการปฏิบัติตามมาตรฐานสากล ทำให้วาล์วนี้เหนือกว่าการออกแบบวาล์วทั่วไป
หากคุณกำลังมองหาวาล์วอุตสาหกรรมที่ทนทานและมีประสิทธิภาพสูง Gongchuang มีวาล์วผีเสื้อออฟเซ็ตสามชั้นเกรดพรีเมี่ยมที่ออกแบบมาเพื่อสภาพแวดล้อมที่มีความต้องการมากที่สุด
ติดต่อเราวันนี้เพื่อเรียนรู้เพิ่มเติมเกี่ยวกับโซลูชันที่ปรับแต่งเฉพาะและการสนับสนุนทางเทคนิค
