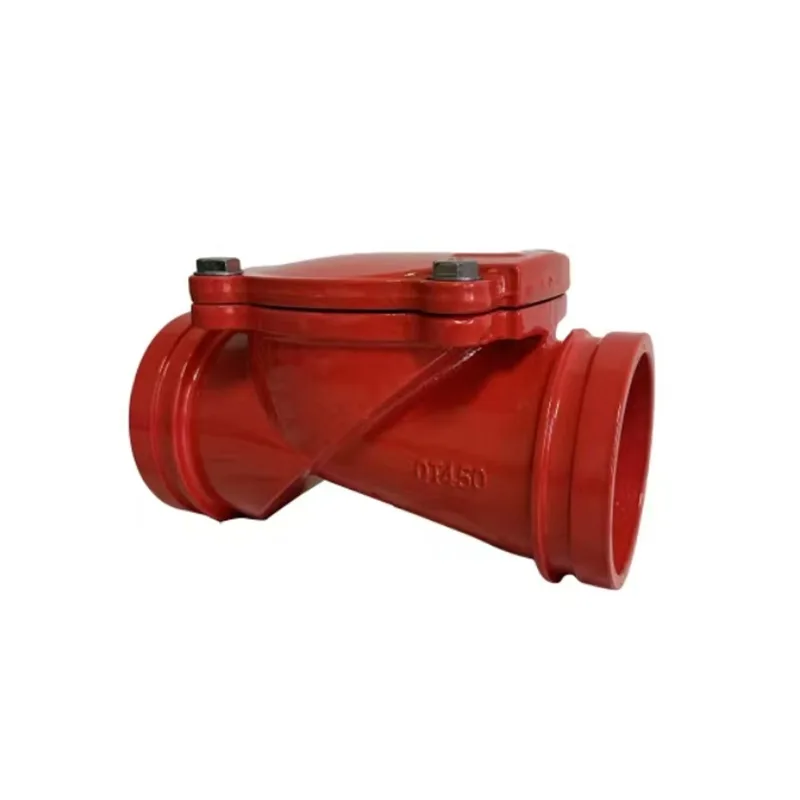

A กรูและวาล์วตรวจสอบแผ่นยางเป็นอุปกรณ์ป้องกันการไหลย้อนกลับประสิทธิภาพสูงที่ใช้กันอย่างแพร่หลายในระบบระบายน้ำ น้ำเสีย การควบคุมน้ำท่วม และระบบท่ออุตสาหกรรม ต่างจากเช็ควาล์วสวิงโลหะทั่วไป โดยมีแผ่นยางยืดหยุ่นและการเชื่อมต่อปลายร่องที่ช่วยให้มั่นใจในการปิดผนึกที่แน่นหนา ทนต่อการกัดกร่อน การบำรุงรักษาต่ำ และการติดตั้งที่ง่ายขึ้น
ในคู่มือเชิงลึกนี้ เราจะสำรวจวิธีการทำงานของเช็ควาล์วแผ่นยางแบบร่อง ข้อดีทางโครงสร้าง วิธีการติดตั้ง การเปรียบเทียบกับวาล์วประเภทอื่น การเลือกใช้วัสดุ มาตรฐานประสิทธิภาพ แนวทางปฏิบัติในการบำรุงรักษา และการใช้งานในโลกแห่งความเป็นจริง ไม่ว่าคุณจะเป็นวิศวกร ผู้รับเหมา ผู้จัดจำหน่าย หรือผู้เชี่ยวชาญด้านการจัดซื้อ บทความที่ครอบคลุมนี้จะช่วยให้คุณเข้าใจว่าทำไมการออกแบบวาล์วนี้จึงกลายเป็นโซลูชันที่ต้องการทั่วโลก
A เช็ควาล์วแผ่นยางร่องเป็นวาล์วกันไหลย้อนกลับที่ออกแบบมาเพื่อป้องกันการไหลย้อนกลับในระบบท่อ มันมี:
การออกแบบร่องช่วยให้ประกอบได้อย่างรวดเร็วโดยใช้ข้อต่อแบบกลไก ทำให้เหมาะอย่างยิ่งสำหรับการจ่ายน้ำในเขตเทศบาล ระบบน้ำฝน HVAC และท่อทางอุตสาหกรรม
หลักการทำงานเรียบง่ายแต่มีประสิทธิภาพสูง:
เนื่องจากส่วนประกอบการซีลเป็นยางที่มีความยืดหยุ่นมากกว่าโลหะแข็ง วาล์วจึงสามารถ:
| ส่วนประกอบ | ตัวเลือกวัสดุ | การทำงาน |
|---|---|---|
| ตัววาล์ว | เหล็กดัด / เหล็กกล้าคาร์บอน | โครงสร้างรับแรงกดหลัก |
| แผ่นยาง | EPDM / NBR / นีโอพรีน | การปิดผนึกและการควบคุมการไหล |
| ชั้นเสริมแรง | ผ้าไนลอน/เหล็กแทรก | เสริมความทนทานของพนัง |
| ปลายร่อง | ร่องกลึงที่มีความแม่นยำ | การมีเพศสัมพันธ์ทางกลอย่างรวดเร็ว |
ผู้ผลิตคุณภาพสูงเช่นกงจวงเน้นการก่อสร้างยางเสริมเพื่อให้แน่ใจว่าอายุการใช้งานยาวนานแม้ในสภาพแวดล้อมน้ำเสียที่มีฤทธิ์กัดกร่อน
แผ่นยางยืดหยุ่นเข้ากับเบาะนั่งได้อย่างลงตัว ช่วยลดความเสี่ยงในการรั่วซึม
ต่างจากวาล์วสวิงโลหะ วาล์วแผ่นยางต้านทานการกัดกร่อนของสารเคมีและสนิม
เมื่อมีชิ้นส่วนที่เคลื่อนไหวน้อยลง ความถี่ในการบำรุงรักษาจึงลดลงอย่างมาก
การเชื่อมต่อแบบร่องช่วยลดเวลาในการติดตั้งได้มากถึง 50% เมื่อเทียบกับระบบหน้าแปลน
ยางช่วยลดเสียงรบกวนจากแรงกระแทกของโลหะระหว่างการปิด
| คุณสมบัติ | แผ่นยางร่อง | สวิงเช็ควาล์ว |
|---|---|---|
| การปิดผนึก | ซีลยางยืดหยุ่น | ซีลแผ่นโลหะ |
| ระดับเสียงรบกวน | ต่ำ | สูง |
| การซ่อมบำรุง | น้อยที่สุด | ปกติ จำเป็น |
| ความต้านทานการกัดกร่อน | สูง | ปานกลาง |
| การติดตั้ง | ร่องอย่างรวดเร็ว | หน้าแปลน / สลักเกลียว |
ในโครงการโครงสร้างพื้นฐานในเมือง เช็ควาล์วแผ่นยางร่องมีบทบาทสำคัญในการป้องกันน้ำท่วมย้อนกลับในระหว่างที่เกิดฝนตกหนัก
การติดตั้งที่เหมาะสมทำให้มั่นใจได้ถึงประสิทธิภาพการซีลที่เหมาะสมที่สุดและความน่าเชื่อถือในระยะยาว
ด้วยการทำงานที่เหมาะสม เช็ควาล์วแผ่นยางร่องคุณภาพสูงสามารถมีอายุการใช้งาน:
แนะนำให้ทำการตรวจสอบเป็นประจำทุกๆ 12 เดือนสำหรับระบบที่สำคัญ
| พารามิเตอร์ | ช่วงทั่วไป |
|---|---|
| เส้นผ่านศูนย์กลางที่กำหนด | DN50 – DN600 |
| ระดับความดัน | PN10 / PN16 |
| ช่วงอุณหภูมิ | -10°ซ ถึง 80°ซ |
| สื่อที่เกี่ยวข้อง | น้ำ น้ำเสีย สารเคมีชนิดอ่อน |
ประเมินเสมอ:
โดยทั่วไปได้รับการออกแบบสำหรับการติดตั้งในแนวนอน การติดตั้งในแนวตั้งต้องได้รับการยืนยันจากผู้ผลิต
โดยทั่วไปแนะนำให้ใช้ EPDM สำหรับระบบน้ำและน้ำเสียเนื่องจากมีความทนทานต่อสารเคมี
ได้ เมื่อติดตั้งอย่างเหมาะสม ข้อต่อแบบร่องจะสามารถรองรับพิกัดแรงดันทางอุตสาหกรรมได้อย่างปลอดภัย
แผ่นปิดแบบยืดหยุ่นปิดได้อย่างราบรื่นโดยไม่กระทบต่อโลหะอย่างกะทันหัน ช่วยลดแรงกดดันที่เพิ่มขึ้น
กงจวง มุ่งเน้นไปที่เทคโนโลยียางเสริมแรง การควบคุมคุณภาพอย่างเข้มงวด และโซลูชันการกำหนดขนาดที่กำหนดเองสำหรับลูกค้าอุตสาหกรรมทั่วโลก
หากระบบท่อของคุณต้องการการป้องกันการไหลย้อนกลับที่เชื่อถือได้ ความต้านทานการกัดกร่อน การติดตั้งที่รวดเร็ว และค่าบำรุงรักษาต่ำ เช็ควาล์วแผ่นยางร่องเป็นโซลูชั่นที่ยอดเยี่ยม กลไกการปิดผนึกที่ยืดหยุ่น โครงสร้างที่ทนทาน และการเชื่อมต่อแบบร่องที่มีประสิทธิภาพ ทำให้เหมาะสำหรับโครงสร้างพื้นฐานและระบบอุตสาหกรรมสมัยใหม่
ไม่ว่าคุณจะออกแบบระบบระบายน้ำของเทศบาลหรืออัพเกรดท่อส่งทางอุตสาหกรรม การเลือกผู้ผลิตที่เชื่อถือได้จะทำให้มั่นใจถึงประสิทธิภาพในระยะยาวและความปลอดภัยในการดำเนินงาน
สำหรับข้อมูลจำเพาะโดยละเอียด ตัวเลือกการปรับแต่ง และราคาที่แข่งขันได้ติดต่อเราวันนี้เพื่อหารือเกี่ยวกับข้อกำหนดโครงการของคุณ
